원리를 알아야 제대로 설계할 수 있다!

회로 동작의 원리를 명확히 설명하는 디지털 공학 입문서



이 책은 디지털 공학을 처음 배우는 학생을 대상으로, 디지털 정보에 대한 기초 지식부터 디지털 논리회로의 해석 및 합성 과정까지 체계적으로 다룬다. 수학적이고 기계적인 과정만이 아닌 회로 동작의 측면에서 디지털 회로를 더 깊게 이해할 수 있도록, 회로 동작의 원리를 명확하게 설명한다. 모든 회로 설계 과정은 실제 트랜지스터 레벨로 구현되는 것을 염두에 두고 전개했으므로 회로 설계 분야의 실무 능력을 키우는 데 도움이 될 것이다.



마지막으로 실습 파트에 있는 시뮬레이션 예제를 따라하다 보면 디지털 논리회로에 대해 깊이 이해할 수 있을 뿐만 아니라, 여러 가지 형태로 설계된 디지털 회로 및 시스템의 논리 동작을 이해할 수 있을 것이다.

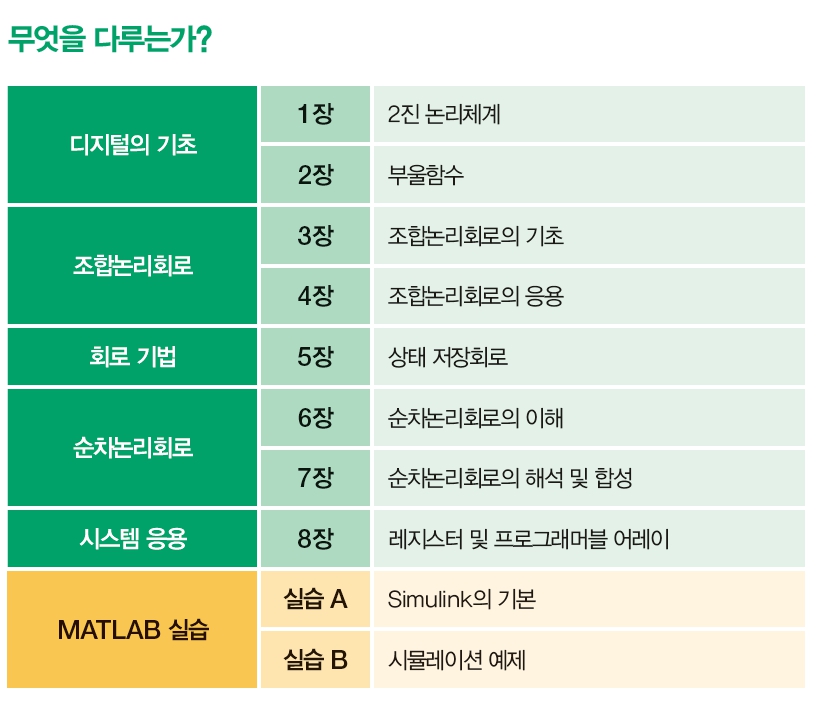

[목 차]



CHAPTER 01 2진 논리체계

들어가기 전에

1.1 디지털 정보

1.2 수의 표현 및 연산체계

1.3 2진 코드 체계

연습문제



CHAPTER 02 부울함수

들어가기 전에

2.1 부울대수의 기본 원리

2.2 부울대수의 기초

2.3 부울함수의 논리식 표현

2.4 카르노 맵

2.5 퀸-맥클러스키 방법

연습문제



CHAPTER 03 조합논리회로의 기초

들어가기 전에

3.1 논리 게이트의 이해

3.2 논리식과 논리회로의 변환

3.3 스위치 레벨의 논리회로

3.4 게이트의 제어 동작

3.5 타이밍 해석

연습문제



CHAPTER 04 조합논리회로의 응용

들어가기 전에

4.1 인코더 및 디코더

4.2 멀티플렉서 및 디멀티플렉서

4.3 가산기 및 감산기

4.4 비교기

4.5 패리티 발생기와 검출기

연습문제



CHAPTER 05 상태 저장회로

들어가기 전에

5.1 상태 저장

5.2 래치

5.3 플립플롭의 원리

5.4 D 플립플롭

5.5 JK 플립플롭

5.6 T 플립플롭

5.7 비동기 입력

연습문제



CHAPTER 06 순차논리회로의 이해

들어가기 전에

6.1 순차논리회로의 소개

6.2 상태머신

6.3 순차논리회로의 표현

6.4 상태 할당

연습문제



CHAPTER 07 순차논리회로의 해석 및 합성

들어가기 전에

7.1 순차논리회로의 해석

7.2 순차논리회로의 합성

7.3 카운터

7.4 주파수 분주기

연습문제



CHAPTER 08 레지스터 및 프로그래머블 어레이

들어가기 전에

8.1 레지스터

8.2 로직 어레이를 이용한 조합논리회로

8.3 메모리 소자를 이용한 조합논리회로

연습문제



실습 MATLAB Simulink를 이용한 시뮬레이션

실습 A. Simulink의 기본

실습 B. 시뮬레이션 예제

찾아보기
