도서 장점

① 단계별 실험 : [배경 이론 - PSpice 시뮬레이션을 활용한 모의실험 - 실험실습] 단계
② 풍부한 배경 이론 : 실험을 이해하는 데 필요한 전자회로 배경 이론을 상세히 설명한다.
③ PSpice를 이용한 모의실험 : 실험 결과값을 미리 예측해보며 실험을 진행한다.
④ 친절한 실험 절차와 개념 확립(퀴즈, 고찰 사항) : 상세한 가이드(실험 절차)에 따라 실험 결과를 정리하고, 퀴즈와 고찰 사항을 통해 개념을 확립한다.
⑤ 최신 트렌드 반영 : CMOS 회로 중심의 MOSFET 이용한 실험 강화


단계별로 따라 하다 보면
실험에 자신감이 붙는다!

[배경 이론-PSpice 모의실험-실험실습-결과 정리/고찰]을 단계적으로

【누구를 위한 책인가?】
이 책은 전기전자 관련 학과 학생들이 전자회로의 특성과 동작을 실제로 구현해 볼 수 있는 두 학기용 전자회로 실험 교재이다. 전자회로의 기본 소자부터 이를 결합한 응용 회로까지 단계별로 짜임새 있는 학습을 할 수 있다. 각 실험마다 전자회로 실험에 필요한 핵심 이론을 토대로 실험회로에 대한 PSpice 모의실험과 실험실습을 차근차근 진행해 나가며 전자회로 개념을 더욱 탄탄하게 다질 수 있다.

실험 시 가장 어려움을 겪는 실험 절차 및 결과 보고에 대한 상세한 설명을 추가하여 쉽게 실험을 따라 할 수 있도록 하였다. 특히 마지막 [실험 30]에서는 앞의 실험에서 구성한 회로들을 응용해 실제 널리 사용되고 있는 유선 통신 시스템을 구성하여, 그 동작을 확인하고 성능을 검증함으로써 회로들 사이의 유기적 관계를 이해할 수 있도록 했으며, 이를 통해 실무 경험까지 자연스럽게 익힐 수 있다.

【온라인 제공 자료】
- PSpice 매뉴얼
- 실험 보고서 양식(예비 보고서/결과 보고서)

부/장별 내용 요약

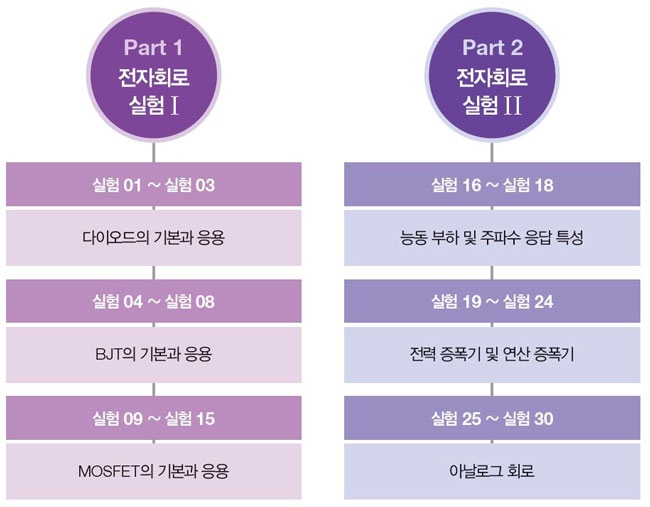

#Part 1. 전자회로 실험 I

[실험 01~실험 03]_ 다이오드의 기본과 응용
[실험 01]에서는 PN 접합 다이오드 및 제너 다이오드의 기본 특성을 실험하고, [실험 02]와 [실험 03]에서는 다이오드를 이용한 대표적인 응용 회로인 정류기, 전압 레귤레이터 등을 실험한다.

[실험 04~실험 08]_ BJT의 기본과 응용
[실험 04]에서는 BJT의 기본적인 전류-전압 특성을 실험하고, [실험 05]~[실험 08]에서는 BJT 바이어스 회로 및 공통 이미터 증폭기, 이미터 팔로워, 공통 베이스 증폭기 등의 BJT를 이용한 증폭기를 실험한다.

[실험 09~실험 15]_ MOSFET의 기본과 응용
[실험 09]에서는 MOSFET의 기본적인 전류-전압 특성을 실험하고, [실험 10]~[실험 13]에서는 MOSFET 바이어스 회로 및 공통 소오스 증폭기, 소오스 팔로워, 공통 게이트 증폭기 등 MOSFET을 이용한 기본 증폭기를 실험한다. 이후 [실험 14]와 [실험 15]에서는 고이득 증폭기인 캐스코드 증폭기와 다단 증폭기를 각각 실험한다.

#Part 2. 전자회로 실험 II

[실험 16~실험 18]_ 능동 부하 및 주파수 응답 특성
실험 16]~[실험 18]에서는 전류원과 전류 거울, 저항 부하 대신 능동 부하를 가지는 공통 소오스 증폭기의 동작 원리, 전압 이득 및 주파수 특성을 실험한다.

[실험 19~실험 24]_ 전력 증폭기 및 연산 증폭기
[실험 19]에서는 A, B 및 AB급 전력 증폭기에 대해 실험하고, [실험 20]과 [실험 21]에서는 차동 증폭기의 기본적인 토폴로지, 동작 원리, 전압 이득, CMRR 등을 실험한다. [실험 22]~[실험 24]에서는 연산 증폭기의 기본 특성 및 응용 회로를 실험한다.

[실험 25~실험 30]_ 아날로그 회로
[실험 25]~[실험 29]에서는 연산 증폭기를 이용한 대표적인 응용 회로인 가변 이득 증폭기, 아날로그 능동 필터, 발진기 및 신호 발생기, 아날로그-디지털 변환기, 디지털-아날로그 변환기 등에 대해 실험한다. [실험 30]에서는 실험 25]~[실험 29]의 개별 블록들을 연결하여 하나의 통신 시스템을 구현한다.
